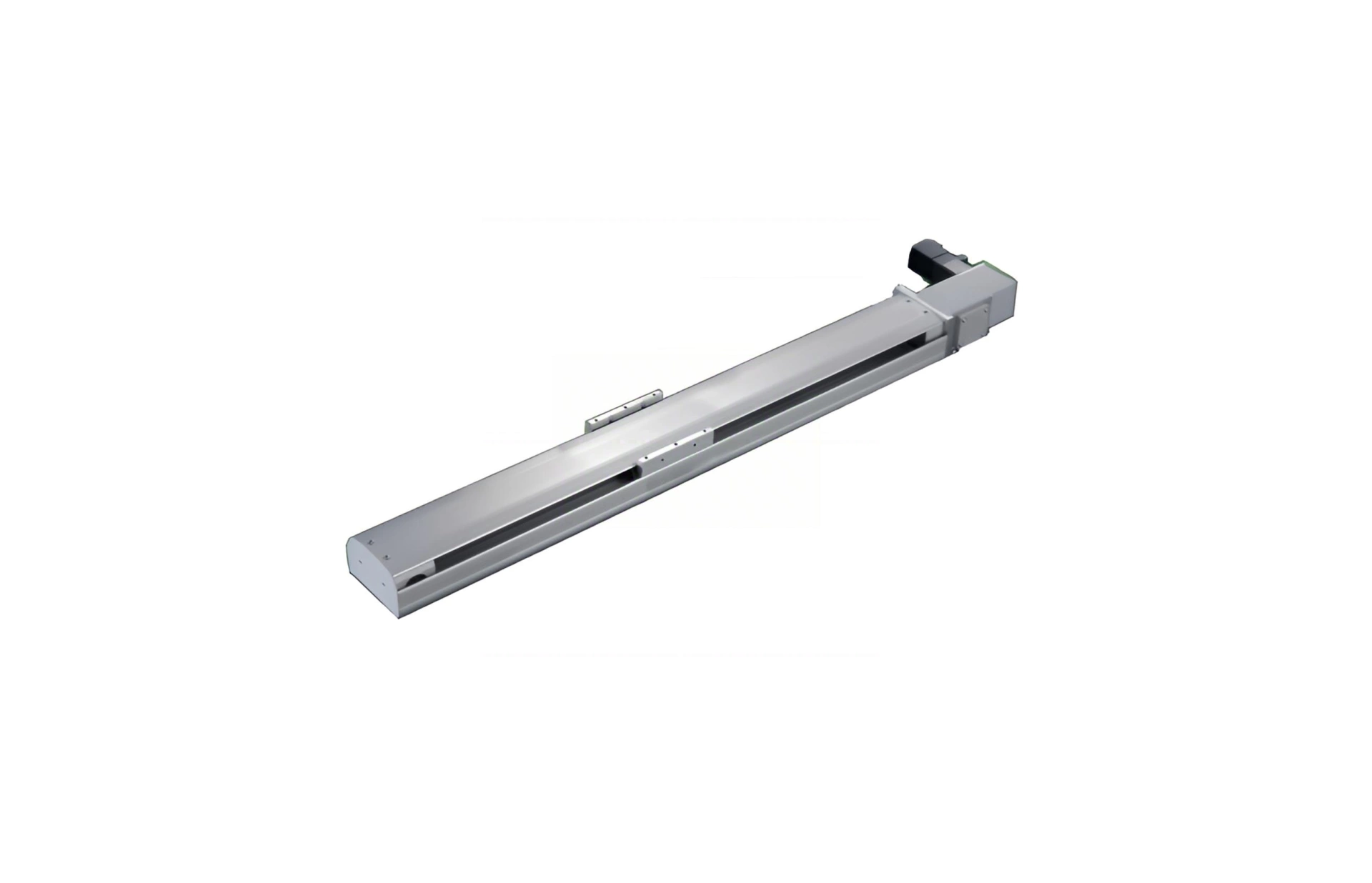

直线电机模组SFHB22M

直线电机模组SFHB22M

SFHB22M 采用加厚加宽 U 型一体铝合金型材 + 轨道内嵌超重型研磨导轨，22M 大模数高扭矩圆弧齿同步带作为传动核心；伺服电机驱动主动带轮，依靠同步带啮合传动带动滑座实现高速直线往复运动。导轨内嵌于型材本体，多滑块四排钢珠循环导轨结构，抗扭、抗偏载、抗倾覆力矩极强，可承受超大倾覆载荷。 模组配备全封闭不锈钢钢带防尘结构，阻挡粉尘、切削液、金属碎屑侵入导轨与传动腔体；本体预留多组定位销基准孔，支持上装、下装、侧装多方向安装；外置同步带张力调节机构，皮带松紧调试便捷，维保简单。模组预留传感器槽位，可加装原点、极限光电开关，信号接入 PLC 与伺服控制系统；电机支持直连、左折、右折、下折多种安装形式，适配大型自动化设备紧凑空间布局。
